Gerlangoo DC air circuit breaker GECBDC-63

Gerlangoo
DC air circuit breaker
CE CB TUV ROHS ISO9001 certification
GECBDC-63 1-4P

IEC60898
GB10963

방금 AliExpress에서 찾은 상품이에요:

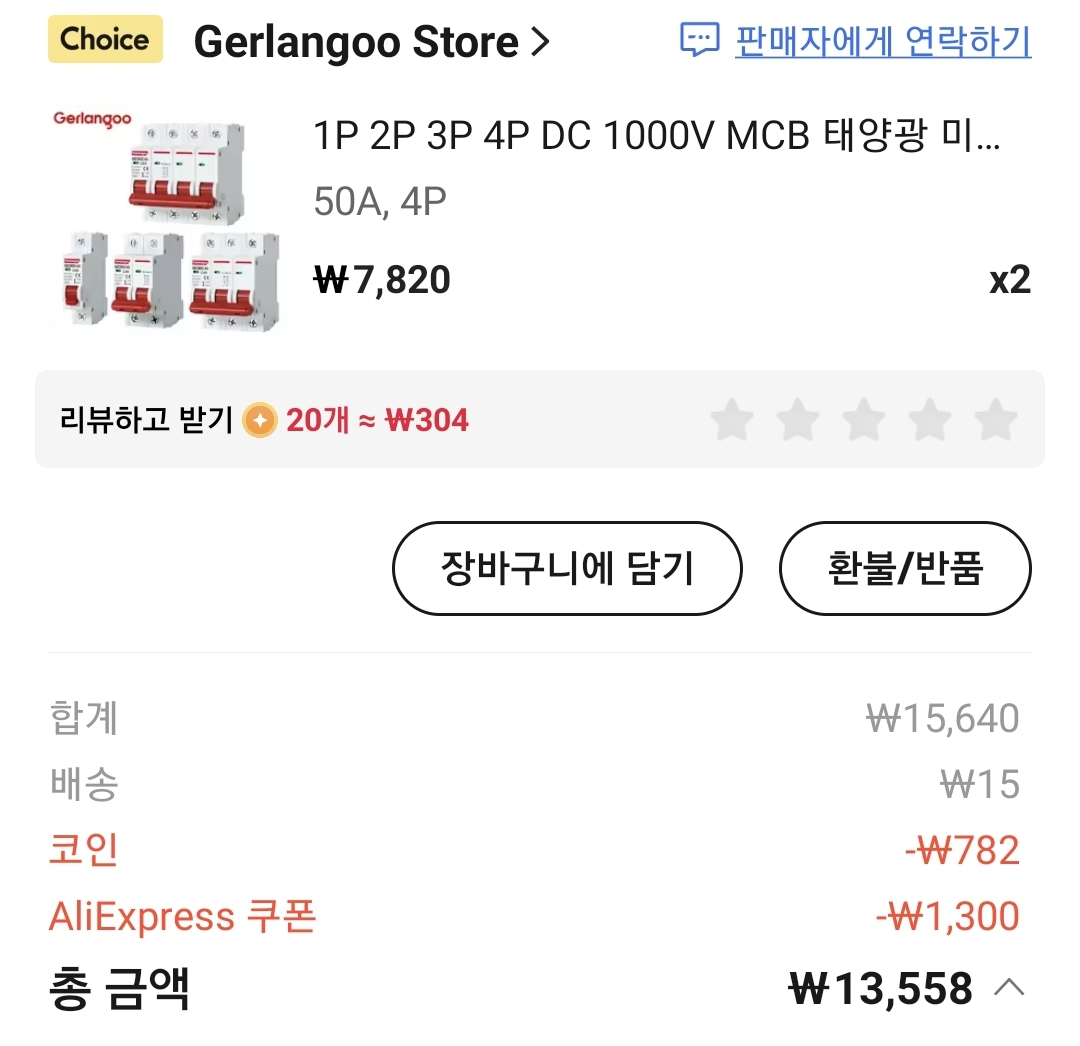

US $1.96 | 1P 2P 3P 4P DC 1000V MCB 태양광 미니 회로 차단기 과부하 보호 스위치 3A-63A DC1000 V 광전지 PV
https://ko.aliexpress.com/item/1005008868281188.html

1P 2P 3P 4P DC 1000V MCB 태양광 미니 회로 차단기 과부하 보호 스위치 3A-63A DC1000V 광전지 PV - AliExpress

https://a.aliexpress.com/_c45NiW5D

US $1.96 | 1P 2P 3P 4P DC 1000V MCB 태양광 미니 회로 차단기 과부하 보호 스위치 3A-63A DC1000V 광전지 PV

추측1

1. 제품의 공식 용도 및 규격
제품 분류: DC Miniature Circuit Breaker (직류 전용 소형 차단기)
주요 용도: Solar PV System (태양광 발전 시스템), Battery System 등 직류(DC) 회로 보호 전용.
정격 전압(U_e): 4P 기준 최대 DC 1000V (또는 모델에 따라 1200V).
2. 아크 소멸(Arc Extinguishing) 방식
내부 구조: Permanent Magnet(영구자석) 내장형.
작동 원리: 직류 아크의 방향성을 이용하여 자석이 아크를 소호실(Arc Chute)로 밀어내는 방식입니다.
극성(Polarity) 명시: 제품 전면부에 +, - 극성이 인쇄되어 있으며, 반드시 지정된 방향으로 결선해야만 아크 차단 성능이 보장된다고 명시되어 있습니다.
3. 교류(AC) 관련 기술 자료 내용
AC 정격 유무: 해당 모델의 공식 데이터시트에는 AC(교류) 전압에 대한 정격(Rated Voltage)이나 차단 용량이 기재되어 있지 않습니다.
상호 운용성: 자료상 이 제품은 "Non-Polarity(무극성)" 제품이 아닌 "Polarized(유극성)" 제품으로 분류됩니다. 따라서 전류의 방향이 주기적으로 변하는 교류(AC) 환경에서의 사용은 제조사의 공식 사양 범위 밖(Out of Specification)입니다.
4. 4P 모델의 연결 방식 (DC 1000V 기준)
자료에 따르면 4P 모델을 DC 1000V에서 사용할 경우, 4개의 극을 직렬(Series)로 연결하는 결선도(Wiring Diagram)가 제시되어 있습니다.
이는 각 접점이 전압을 분담하여 DC 아크를 효과적으로 끄기 위한 설계입니다.
